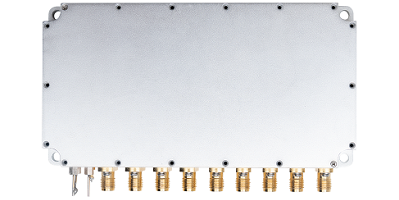

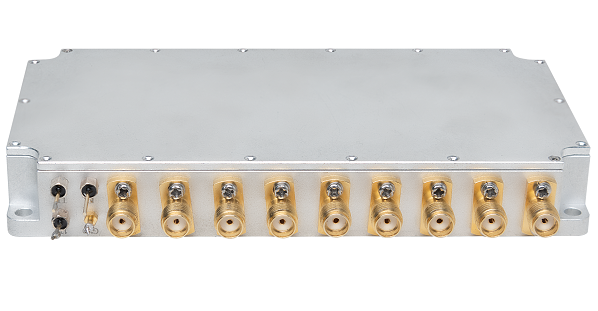

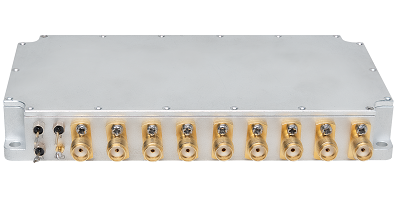

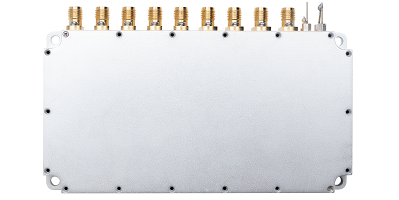

ZCTF500MF 分频模块

  • 高精度数字分频

  • 输出1MHz/5MHz频率信号

  • 小型化设计、方便安装使用

  • 低成本、成熟稳定

  • 交付周期短


产品特点
Product Functions
输出高稳、低相噪频率基准信号
产品成熟、交付周期短
体积小巧、方便使用
参考输入
Reference input
10MHz

  • 输入波形：正弦波

  • 输入功率：5-10dBm

  • 输入路数：1路


其他

  • 无

时频输出
Reference input
1MHz

  • 波形：正弦      —功率：7±2dBm     —准确度：与输入一致    —路数：9路

  • 偏移载频

    1MHz相噪

    1Hz

    ≤-105dBc

    10Hz

    ≤-135dBc

    100Hz

    ≤-150dBc

    1KHz

    ≤-155dBc

    10KHz

    ≤-160dBc


5MHz

  • 波形：正弦      —功率：7±2dBm     —准确度：与输入一致     —路数：9路

  • 偏移载频

    5MHz相噪

    1Hz

    ≤-115dBc

    10Hz

    ≤-135dBc

    100Hz

    ≤-145dBc

    1KHz

    ≤-150dBc

    10KHz

    ≤-160dBc


管理接口
Reference input
无管理接口
使用条件
Reference input
工作电压：DC12V/1A
工作温度：-40℃~70℃；相对湿度：10%~98%（25℃）
结构外观
Reference input
安装孔距：11.3cm*5.7cm
